沈陽宏大紡織機械有限責任公司JWF1312、JWF1312A型自調勻整并條機

來源：2012 中國國際紡織機械展覽會暨 ITMA 亞洲展覽會展品評估報告  發布時間:2013-01-28

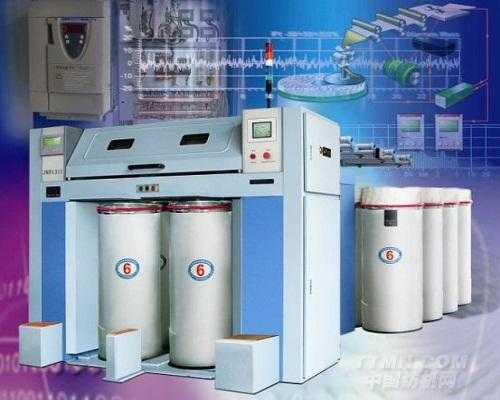

沈陽宏大紡織機械有限責任公司生產的JWF1312及JWF1312A型并條機總結了FA326A系列并條機近千臺用戶裝機使用經驗，深入生產實踐，結合現代紡織技術新工藝要求而開發的一款適應范圍廣泛的短片段雙眼勻整并條機。該機開發主要目的是在提高出條速度的同時實現纖維無彎鉤、無褶皺的理想牽伸狀態，以適應紡織工藝發展的高質量要求。

本機適用于20～76毫米長的棉、棉型化纖及中長纖維的純紡與混紡，可用于某些品種精梳之后單道并合，同時亦可廣泛用于各品種紡紗的末道或頭道并合，對改善條子重量不均率有明顯效果，從而最終優化成紗指標。

該系列是目前國產雙眼勻整機器技術更加成熟的新機型，尤其體現在紡制精梳品種高質量，占地面積少及保養成本低廉等幾個方面，與進口同類產品相比在其性價比上占有明顯的優勢，可以充分滿足各種紡紗條件的需要，是理想的可普及產品。

JWF1312與JWF1312A的共同特征：　

傳動系統：一羅拉、壓輥、上下圈條為雙眼并聯傳動，二羅拉之后為左右雙眼獨立傳動，兩個伺服電機配合兩眼的USG勻整系統分別控制左右兩側二、三羅拉及機后的傳動，完成高精度控制，確保雙眼出條一致性。主傳動全部采用齒形帶傳動，壓輥與一羅拉之間設計多檔張力牽伸，滿足不同條件下的適紡要求，前張力調整全部為敞開式設計，便于調整，傳動部件整體密封良好，便于保養維護.差速齒輪箱、檢測齒輪箱及凹凸羅拉加工精度進一步提高，以滿足600米/分的速度條件下的穩定運行及動態響應特性。　

牽伸機構：作為并條機的核心部件，該機沿用我公司傳統的三上三下壓力棒附導向皮輥形式，出條角度經過合理的改良設計，更加適用于高速化生產，集束器采用分體設計，在保證出條順暢運動的同時，出條接口與喇叭口銜接處盡量減弱反沖氣流對纖維的影響，實現少彎鉤、無褶皺的理想牽伸狀態。羅拉采用特種合金鋼材料制造，采用先進熱處理工藝，使其加工精度、表面光潔度、表面硬度及內部韌性等機械性能達到最佳狀態。上下羅拉軸承均采用滾針軸承，齒形經過優化設計對纖維握持更有利，承載能力及轉速經過嚴格校核，適應高速需要。同時軸向間隙可以隨時調整，軸承潤滑及保養方便可靠。

彈簧加壓/氣動加壓：本機標準配置為彈簧加壓，氣動加壓為選用。加壓力穩定，氣動加壓壓力值可調整。

真空吸塵及清潔裝置：真空吸塵由電機、風翼輪、棉箱、風道等組成。清潔裝置采用單獨電機傳動，有利于消除對牽伸傳動的干擾。吸塵系統置于主機之外，左右雙眼的風量一致，風量大小可調節。采用積極自動剝棉裝置，并附有貯棉倉。上清潔采用回轉絨布揩拭上羅拉，絨布上的花衣經清潔梳集攏后，由上吸風口吸入棉箱，也可選用金屬鋼棒清潔裝置。下清潔為單皮圈往復擺動揩拭羅拉，花衣經下吸風口吸入棉箱，有效的除去棉條中的雜塵，風道布局合理，任何雜塵飛絮的產生和積聚處都可有效清潔。

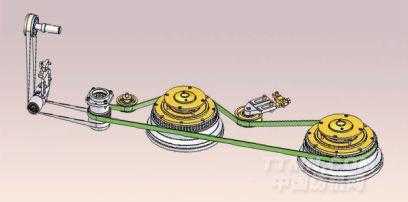

圈繞傳動：圈繞傳動采用平皮帶垂直傳動，削弱停車慣性力對機器運轉的影響。采用與棉條運動方向近似的螺旋曲線斜管出條，圈條盤采用鑄造式結構，組裝后整體校正動平衡。設計多檔圈條張力和圈繞比數值，滿足成形的需要。

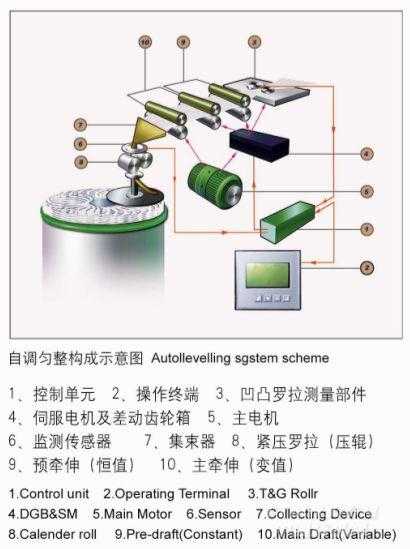

開環控制系統的自調勻整系統：喂入棉條在經過檢測羅拉時被檢測，檢測的信號被存入記憶器，在有支數偏差的棉條進到主牽伸區時，控制器將信號與標準值比較，通過伺服電機與差速(差動)齒輪箱改變主牽伸區的牽伸倍數，使有偏差的棉條得以校正，實現了牽伸的自動調控，獲得高質量的輸出棉條。在輸出端，能自動檢測輸出棉條的質量，并顯示支數等變化，當變化值超過規定的極限值時，令機器自動停止。其勻整范圍均為±25%，可有效消除精梳棉條的搭接波，減少出條的重量偏差，減低不勻率。

控制系統：電器控制采用(PLC)可編程序控制結合觸摸屏技術的使用，實現整機運行自動化，控制精確，減少用工，提高生產效率。主電機采用變頻調速，啟動曲線平穩，升速時間可以調整，從而消弱啟停車產生的不利影響，并可預留計算機管理聯網接口。

全新結構的導條架：增加八路光柵設計(作為選用形式)，增加機后光電斷條停機的可靠性；導條傳動張力增加多檔選擇，滿足不同定量、不同品種及不同轉速的需求。

JWF1312與JWF1312A的不同特征：

①JWF1312為配置USTER勻整系統的機型

②JWF1312A為配置嵌入式自調勻整系統的機型

③壓輥部件及出條檢測形式



JWF1312A采用電渦流技術檢測出條質量，為提高檢測精度和反應靈敏度，與FP傳感器檢測的機械結構不同，采用前壓輥翻轉設計，齒形帶傳動，彈簧加壓形式，可調整四檔不同壓力，以適應品種、速度變化的需求。

主要技術規格

適紡纖維長度：22-76mm

眼數：2

輸出速度：2.47-10 m/s( 200-600m/min)

牽伸方式：三上三下壓力棒加導向上羅拉曲線牽伸。

總牽伸倍數：5.6-8.7倍（并可提供4-11倍）

加壓型式：搖架彈簧加壓或選用氣動加壓裝置。

清潔方式：上清潔采用回轉絨布揩試上羅拉，下清潔為單皮圈往復擺動揩試羅拉，花衣經吸風口吸入棉箱。（可選用鋼棒式清潔）

喂入根數：6-8根

條筒規格：(mm)喂入直徑Φ400、Φ500、Φ600、Φ900、Φ1000　　高1100(900)

                              輸出直徑Φ350、Φ400、Φ500　　高1100( 900)

喂入方式：高架積極喂入，喂入棉條經集棉器、凸凹羅拉檢測后喂入牽伸區。

換筒方式：單獨電機帶動鏈條推桿，推出滿筒同時入空筒。

電機：主電機：Y132S-2-B5 7.5KW，2900r/min

換筒電機：FW11-6 D2/T3，0.25KW，910r/min

風機電機（帶自調勻整）：FX90L2-2，1.5KW 2850r/min

清潔電機：AJC5638-280，22／min

伺服電機MDSKSBS056-33 .200

電　　源：三相交流電源。380V／50HZ       440V/60HZ

傳動方式：高速齒輪油浴．牽伸二羅拉以后采用同步帶傳動，導條羅拉采平皮帶傳動。

控制：主電機采用變頻調速，控制系統采用可編程控制器(PLC)控制。

自停型式：光電自停或微動開關自停。

外型尺寸：900條筒高2060×800×1595      1100條筒高2060×800×1795 (mm)

機器重量：約2000kg（凈重）

全新結構的導條架：增加八路光柵設計(作為選用形式)，增加機后光電斷條停機的可靠性；導條傳動張力增加多檔選擇，滿足不同定量、不同品種及不同轉速的需求。

JWF1312與JWF1312A的不同特征：

①JWF1312為配置USTER勻整系統的機型

②JWF1312A為配置嵌入式自調勻整系統的機型

③壓輥部件及出條檢測形式

JWF1312A采用電渦流技術檢測出條質量，為提高檢測精度和反應靈敏度，與FP傳感器檢測的機械結構不同，采用前壓輥翻轉設計，齒形帶傳動，彈簧加壓形式，可調整四檔不同壓力，以適應品種、速度變化的需求。

主要技術規格

適紡纖維長度：22-76mm

眼數：2

輸出速度：2.47-10 m/s( 200-600m/min)

牽伸方式：三上三下壓力棒加導向上羅拉曲線牽伸。

總牽伸倍數：5.6-8.7倍（并可提供4-11倍）

加壓型式：搖架彈簧加壓或選用氣動加壓裝置。

清潔方式：上清潔采用回轉絨布揩試上羅拉，下清潔為單皮圈往復擺動揩試羅拉，花衣經吸風口吸入棉箱。（可選用鋼棒式清潔）

喂入根數：6-8根

條筒規格：(mm)喂入直徑Φ400、Φ500、Φ600、Φ900、Φ1000　　高1100(900)

                              輸出直徑Φ350、Φ400、Φ500　　高1100( 900)

喂入方式：高架積極喂入，喂入棉條經集棉器、凸凹羅拉檢測后喂入牽伸區。

換筒方式：單獨電機帶動鏈條推桿，推出滿筒同時入空筒。

電機：主電機：Y132S-2-B5 7.5KW，2900r/min

換筒電機：FW11-6 D2/T3，0.25KW，910r/min

風機電機（帶自調勻整）：FX90L2-2，1.5KW 2850r/min

清潔電機：AJC5638-280，22／min

伺服電機MDSKSBS056-33 .200

電　　源：三相交流電源。380V／50HZ       440V/60HZ

傳動方式：高速齒輪油浴．牽伸二羅拉以后采用同步帶傳動，導條羅拉采平皮帶傳動。

控制：主電機采用變頻調速，控制系統采用可編程控制器(PLC)控制。

自停型式：光電自停或微動開關自停。

外型尺寸：900條筒高2060×800×1595

                   1100條筒高2060×800×1795 (mm)

機器重量：約2000kg（凈重）
