一、用途
該儀器是我公司根據單紗試驗方法、國際標準以及國家標準，結合我國紡織行業的特點而專門設計制造。儀器采用計算機處理報表、液晶大屏幕顯示測試數據、中文菜單式操作簡便可靠，并由打印機輸出測試報告。
儀器符合GB/T3916－1997《單根紗線斷裂強力和斷裂伸長的測定》、ISO2062－1993《測定單根紗線的斷裂負荷和斷裂伸長的方法》、ASTM、JIS、BS等國內外常用測試標準，適用于棉、毛、麻、絲、化纖等纖維純紡和混紡紗線及鎢（鉬）絲的斷裂強度及斷裂伸長率的測試。

二、結構原理:

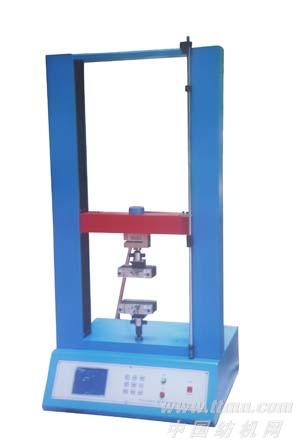

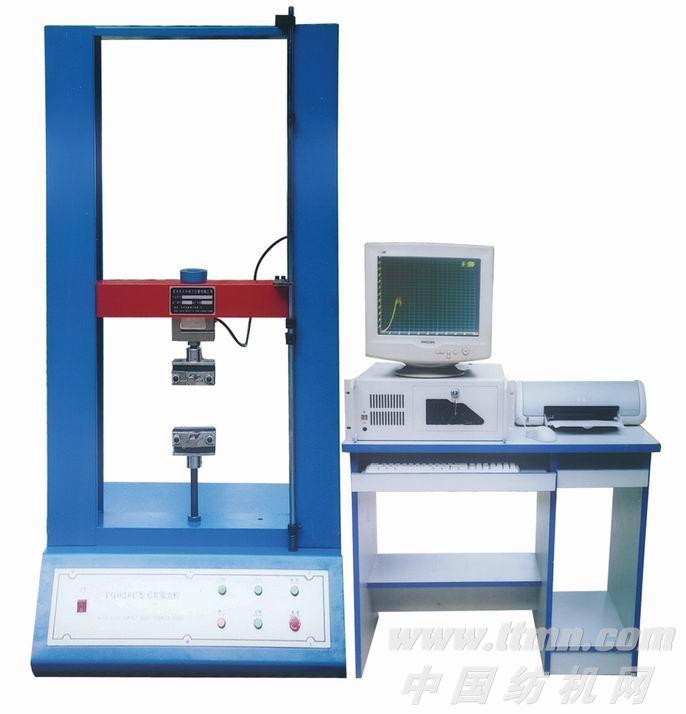

儀器的主機由底座箱體、立柱組成，底座箱體內有電氣控制部件，底座箱體上部裝有控制面板箱和插紗架。主柱內部裝有電機，并通過齒形皮帶副，絲桿副實現運動傳遞。上、下夾頭采用偏心夾緊的方式，夾緊迅速方便，下夾頭與絲桿螺母相連進行上、下運動，儀器結構簡單可靠，外形造型美觀，做試驗時，只需根據需要用按鍵設置各種試驗參數進行試驗，儀器具有斷電數據保存功能，操作和使用極為方便，況且儀器的傳動精度高，重復性好，并采用高精度傳感器，同時根據用戶的具體需要可以配置PC機（即配備計算機、Windows操作系統、高分辨彩色顯示器、健盤、鼠標以及打印機，使得數據的采集、計算、輸出全部自動化并即時顯示數據和強伸曲線）。
　　整個儀器的工作均在機內計算機的控制下進行，機內力傳感器與上夾持器相聯，試驗時拉伸的紗線受力通過力傳感器測出強力伸長由給出的步進電機脈沖數由計算機算出，最后機內計算機統計并通過打印機打印輸出全部試驗數據。

三．主要技術參數：
1、 型式：等速伸長型（CRE）
2、 負荷測試范圍：0-5000cN 可定做范圍:（0－30000cN)
3、 負荷示值精度：± 0.5%F·S（1.5/30000）
4、 伸長測試范圍：0~350mm（夾持距離為500mm時）
5、 拉伸速度：20~1000mm/min（無級變速、可調）
6、 拉伸速度精度：±1%，光電編碼器直接讀取位移量，位移量準確，無累積誤差
7、 傳動方式：高精度無間隙精密絲杠直接傳動，靜音測試
8、 夾持距離：250~650mm（任意調節、推薦250mm）
9、 預加張力：手動加張力
10、試驗次數：管數×次數≤300次
11、數據輸出方式：6英寸中文液晶數碼顯示：斷裂強力、斷裂伸長、次數和伸長率等
　　 打印：拉伸應變曲線、拉伸試驗報告
12、電源及功耗：220V±10%，50Hz，0.1kw



四、 基本配置：

采用美國威力姆和美信芯片控制器，性能穩定可靠，電路部分采用西門子改進型設 計電路，特別加載抗干擾線路，防靜電；液晶顯示器采用夏普（SHARP）雙色藍屏寬屏顯示，智能型中文人機對話菜單，操作方便；大功率直流步進電機；高精度精密絲桿傳動，霍爾定位測長，伸長測量準確；采用高精度力值傳感器（1.5/30000)，保證精度（小于測試負荷的0.1±％F·S）；輸出打印機采用EPSON LQ 300K+24針式打印機。
