 (1)短動程升降，一般上升慢、下降快；
(2)鋼領板每次升降后要改變方向，還應有級升；
(3)管底成形階段繞紗高度和級升由小逐層增大；
二、FA506型細紗機的成形機構
(一) (一)     鋼領板的短動程升降和成形凸輪
細紗卷繞時鋼領板沿紗管軸向升降的動程為h，為了形成卷繞層與束縛層，其上升和下降的速度是不等的。在FA506型細紗機上，當鋼領直徑為35mm、38mm時，升降動程h為46mm選用的凸輪升降速比為1：3，常用于紡直接緯紗；當鋼領直徑為42mm、45mm時，升降動程為56mm，選用的凸輪升降速比為1：2，常用于紡經紗。鋼領板在升降中，由于卷繞同一層紗各處直徑不等，為保證等圈距圓錐形卷繞，鋼領板的升降速度VR需與卷繞直徑dX成反比，即
VR=Δ                                    (7-4-1)
式中：Δ——卷繞圈距；
VF——前羅拉表面速度。

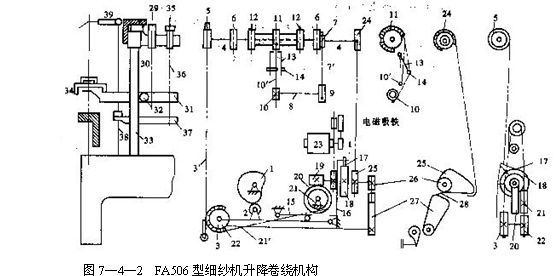

FA506型細紗機的升降卷繞機構如圖7—4—2所示。成形凸輪1在車頭輪系傳動下勻速回轉，推動成形擺臂2作上下擺動，通過擺臂左端輪3上的鏈條3¢拖動固裝在上分配軸4上的輪5，使上分配軸4作正反向往返轉動，固裝在上分配軸4上的左、右鋼領板牽吊輪6經牽吊桿、牽吊滑輪29、牽吊帶30牽吊鋼領板橫臂31，使31上的尼龍轉子32沿立柱33上下滾動，機臺兩側的鋼領板34以立柱33為升降軌道作短動程升降運動。

圖7—4—2中，23為小電動機，24為鏈輪，25為平衡凸輪，26為平衡小鏈輪，27為扇形鏈輪，28為鏈條。
(二)導紗板短動程升降
上分配軸右側輪6旁的輪7(兩者是一體)，通過鏈條7'，去拖動固裝在下分配軸8上的輪9，使下分配軸8作正反向往返轉動。固裝在軸8上的輪10通過鏈條10'去拖動活套在上分配軸4上的輪11，而輪11和左、右兩側的導紗板牽吊輪12是一整體，所以下分配軸8的正反向往復轉動傳遞到輪12，再由輪12經牽吊桿、牽吊滑輪35、牽吊帶36去牽吊導紗板橫臂37，再分別牽吊機器兩側的導紗板升降桿38，使導紗板39作短動程升降運動。
(三)鋼領板和導紗板的級升運動
鋼領板和導紗板的級升運動是由級升輪18(也稱鋸齒牙或撐頭牙)控制的，其級升運動是在成形擺臂2向上擺動時帶動小擺臂15向上擺動，15右端頂著推桿16上升，使推桿16上端的撐爪17撐動級升輪18。當成形擺臂2向下擺動時，撐爪17就在級升輪18上滑過。所以在成形擺臂2升降擺動中，級升輪18間歇轉動，通過蝸桿19和蝸輪20傳動卷繞鏈輪21間歇轉過一個角度，再通過鏈條21'使鏈輪22間歇轉動。鏈輪22與鏈輪3為一整體，這樣就使鏈輪3間歇卷取鏈條3'的一小段而產生了鋼領板和導紗板的級升運動。因此，每次鏈條縮短的長度或鋼領板的級升距取決于級升輪18的齒數和撐爪每次撐過的齒數。
為了壓縮小紗氣圈高度以降低小紗張力，導紗鉤采用變動程升降，即從管紗始紡開始，導紗鉤的升降動程和級升量逐漸增大到正常值，如圖7—4—3所示。為此在輪10與11之間裝有位叉機構，位叉13叉在鏈條10'的一個橫銷14上，在小紗始紡時，迫使鏈條10'曲成折線，此時輪12的正反向往復轉動也造成位叉13的來回擺動，減少了輪11、12往復轉動的角度。由于級升運動將曲折的鏈條逐步拉直，在管紗成形三分之一時鏈條上的橫銷14與位叉13脫離，位叉不再起作用。這時，輪10帶動輪11、12牽吊導紗板作正常升降與級升運動。
(四)管底成形機構  FA506型細紗機的管底成形機構采用凸釘式，如圖7—4—2所示。在輪5上裝有管底成形凸釘，在凸釘處輪5的半徑較大。

當卷繞管底時與凸釘接觸的鏈條3'隨成形擺臂2上下運動相同距離時，因輪5的轉動半徑較大而使上分配軸4上的輪6作較小的往復轉動，從而使鋼領板升降動程較卷繞管身時為小。在管底卷繞時，鏈條3'逐層縮短同樣一小段長度，由于輪5的轉動半徑較大，所以鋼領板逐層級升較管身卷繞時為小。當鏈條3'逐層縮短，待輪5間隙轉動使凸釘脫離與管身的接觸時，鋼領板的每次升降動程和級升才達到正常值，完成了管底的卷繞。
