雙槽自吸密閉式冷凝水回收泵浦

發布時間：2012-08-23

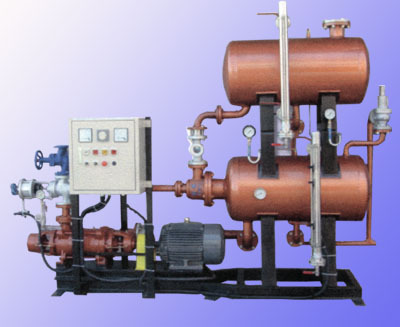

雙槽自吸密閉式冷凝水回收泵浦

可節省20%以上之燃料油

　特點:

	整機全部采用高級組件一體組成，設計精巧、不需加裝任何輔助配備。
	葉輪皆經動態平行試驗(Dynamic Balance Test) 。
	設有飽和加壓裝置，采用穩定安靜，無空洞現象(Cavitations)發生。
	采用高感度儀控制系統，感應精確，安全性特佳。
	設有安全給水控制系統，避免起機時之凝結水大量回收，造成鍋爐過量給水發生意外。
	機型多適用范圍廣，一般大小之鍋爐均能使用。
	重要部分全采用高級組件所組成，安裝后可長期安心使用。
	強制將凝結水吸回回收槽，完全沒有凝結水積存，升溫效率大幅提升。
	凝結水不會積存在設備，沒有水錘現象，可延長設備使用年限。
	價格低廉，售后付有保證卡，定期免費保養。

密閉式統一回收系統

　凝結水回收再使用，是今日能源節約呼聲中，最有效的途徑。一般工廠回收冷凝水

再利用，都僅限于開放式簡易回收之達成，且高壓凝結水所生成的再生蒸汽末能善加

利用，任其散至大氣，這些能源的浪費都是顯易見的。

　因此，辰宇特別研發新型“密閉式”之回收系統，使高壓凝結水所生成的再生蒸汽

，均可統一回收泵入鍋爐中，此一方法回收效益極高，可使整廠達到節約能源最適化

與最經濟之回收。

使用雙槽自吸密閉式冷凝水回收泵浦，可產生的經濟效益分析如下：

假設條件：

內容		參考值		內容		參考值
1	冷凝水回收量	5000	(Kg/Hr)	6	每日操作時數	24	(Hr/Day)
2	預計冷凝水回收率	90	%	7	每月操作天數	26	(Day/Mon)
3	鍋爐燃燒效率	85	%	8	重油發熱量	9840	(Kcal/Kg)
4	冷凝水溫度	120	℃	9	重油價格	6800	(NTD/KL)
5	鍋爐補水溫度	25	℃	10	鍋爐飼水處理費	0.01	(NTD/Kg)

計算公式：

項目	運算式			運算結果
每小時實際回收量（Kg/Hr)	冷凝水回收量×回收率
	=	5000 × 90%	=	4,500
每年操作時數（Hr/Day)	每日操作時數×每月操作日數×12月/年
	=	24×26×12	=	7,488
每年冷凝水回收總量（Kg/Year)	每小時實際回收量×每年操作時數
	=	4500×7488	=	33,696,000
每年節省熱能（Kcal/Year)	每小時實際回收量×（冷凝水回收溫度-鍋爐補水溫度）
	=	33，696，000×（120-25)	=	3,201,120,000
考濾鍋爐效率的節省總熱能(Kcal/Year)	每年節省熱能×鍋爐效率（%）
	=	3，201，120，000×1.176	=	3,764,517,120
每年節省重油用量（KL/Year)	每年節省總熱能 ÷ 重油發熱量
	=	3,764,517,120 ÷ 9,840	=	382.573
每年可省重油費用(NTD/Year)	每年節省重油量×重油價格
	=	382,573×6,800	=	2,601,496
每年可省水處理費(NTD/Year)	每年冷凝水回收總量×水處理費
	=	33,696,000×0.01	=	236,960
回收總效益（NTD/Year)	每年可省重油費用+每年可省水處理費
	=	2,601,496+336,960	=	2,938,456

經濟效益

	可節省20%以上的燃料油
	節省大量清鍋費、水費及電費
	節省大量水處理費用
	增加熱傳速度，提高機器效率
	爐內水溫差小，蒸汽壓力穩定
	擔高鍋爐效率，延長鍋爐壽命

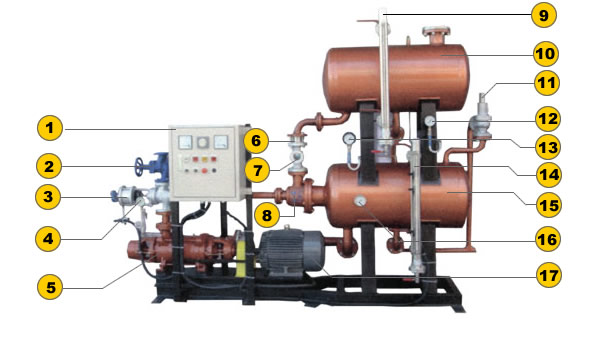

各重要部位的名稱：

1、	控制箱	10、	自吸槽
2、	停止閥(西德K.S.B)	11、	安全閥
3、	三通控制閥	12、	壓力表
4、	壓力表	13、	壓力表
5、	泵浦	14、	浮磁式液位計
6、	彈板式逆止閥	15、	儲水槽
7、	觀測器	16、	溫度計
8、	噴射器	17、	馬達
9、	浮磁式液位計

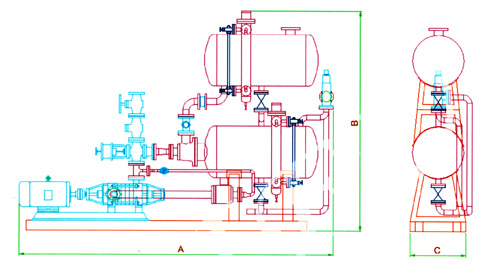

尺寸及規格說明：

型號	馬力(HP)	段數	出入口直徑		極數	頻率(HZ)	全揚程揚水量				外型尺寸
型號	馬力(HP)	段數	入口	出口	極數	頻率(HZ)	80M	100M	120M	160M	A	B	C
CRP-6407-4-H	7	4	40	40	2	60	5.0	3.6	--	--	3200	2200	1200
CRP-6410-4-H	10	4	50	50	2	60	7.5	6.0	--	--
CRP-6415-4-H	15	4	50	50	2	60	12.0	10.0	--	--
CRP-6415-5-H	15	5	50	50	2	60	10.0	8.0	6.0	--
CRP-6415-6-H	15	6	40	40	2	60	8.0	6.0	4.2	3.0
CRP-6420-4-H	20	4	65	50	2	60	17.5	15.0	--	--
CRP-6420-6-H	20	6	50	50	2	60	18.0	15.0	12.5	10.0
CRP-6425-4-H	25	4	65	50	2	60	22.0	18.0	--	--
CRP-6425-5-H	25	5	50	50	2	60	22.0	18.0	15.0	--
CRP-6407-5-H	7	5	40	40	2	50	5.0	3.6	--	--
CRP-6410-5-H	10	5	50	50	2	50	7.5	6.0	--	--
CRP-6415-5-H	15	5	50	50	2	50	12.0	10.0	--	--
CRP-6415-6-H	15	6	50	50	2	50	10.0	8.0	6.0	--
CRP-6420-5-H	20	5	65	50	2	50	17.5	15.0	--	--
CRP-6420-6-H	20	6	50	50	2	50	15.0	12.0	10.0	--
CRP-6425-5-H	25	5	65	50	2	50	22.0	18.0	--	--

飽和蒸汽表：

蒸汽壓力(Kg/cm2G)	飽和溫度(℃ )	比容積(m3/Kg)	顯熱量(Kcal/Kg)	潛熱量(Kcal/Kg)	全熱(Kcal/Kg)
0.0	100.00	1.673000	100.092	539.06	639.15
0.2	105.03	1.417820	105.165	535.84	641.01
0.4	109.43	1.232080	109.605	532.99	642.60
0.6	113.35	1.090310	113.570	530.43	644.00
0.8	116.89	0.978472	117.160	528.07	645.23
1.0	120.13	0.888089	120.445	525.90	646.35
1.2	123.12	0.813309	123.480	523.89	647.37
1.4	125.90	0.750532	126.309	521.99	648.30
1.6	128.50	0.697014	128.953	520.20	649.15
1.8	130.94	0.650754	131.445	518.49	649.94
2.0	133.25	0.610505	133.796	516.88	650.68
2.2	135.43	0.575018	136.031	515.34	651.37
2.4	137.52	0.543509	138.159	513.86	652.02
2.6	139.50	0.515363	140.191	512.44	652.63
2.8	141.40	0.497985	142.136	511.06	653.20
3.0	143.22	0.467181	144.005	509.74	653.75
3.2	144.97	0.446364	145.804	508.47	654.27
3.4	146.65	0.427441	147.534	507.23	654.76
3.6	148.27	0.410054	149.205	506.02	655.23
3.8	149.74	0.395008	150.721	504.93	655.65
4.0	151.36	0.381516	152.386	503.71	656.10
4.2	152.83	0.371376	153.268	503.07	656.34
4.4	154.25	0.352924	155.377	501.52	656.90
4.6	155.64	0.341075	158.810	500.47	657.28
4.8	156.78	0.330014	158.203	499.44	657.64
5.0	158.29	0.319704	159.559	498.43	657.99
5.2	159.57	0.309995	160.882	497.44	658.32
5.4	160.81	0.300870	102.174	196.47	658.64
5.6	162.02	0.292292	163.433	495.52	658.95
5.8	163.03	0.285364	164.483	494.72	659.20
6.0	164.19	0.277617	165.696	493.80	659.50
6.2	165.32	0.269296	166.873	492.90	659.77
6.4	166.43	0.262423	168.031	492.02	660.05
6.6	167.52	0.256847	169.165	491.14	660.31
6.8	168.79	0.249380	170.497	490.12	660.62
7.0	169.78	0.243796	171.526	489.32	660.85
7.2	170.80	0.238170	172.592	488.50	661.09
7.4	171.80	0.232802	173.639	487.68	661.32
7.6	172.79	0.227622	174.678	486.86	661.54
7.8	173.74	0.222773	175.677	486.07	661.75
8.0	174.69	0.218080	176.671	485.29	661.96
8.2	175.61	0.213588	177.647	484.52	662.71
8.4	176.53	0.209278	178.607	483.76	662.37
8.6	177.43	0.205135	179.554	483.01	662.56
8.8	178.31	0.201158	180.485	482.26	662.75
9.0	179.18	0.197334	181.401	481.77	662.93
9.2	180.04	0.193740	182.307	480.80	663.11
9.4	180.88	0.190104	183.196	480.08	663.28
9.6	181.71	0.187791	184.074	479.38	663.45
9.8	182.53	0.183393	184.940	478.67	663.61
10.0	183.33	0.180218	185.793	477.98	663.71
10.2	184.13	0.177150	186.635	477.28	663.92
10.4	184.92	0.174177	187.467	476.60	664.07
10.6	185.69	0.171598	188.288	475.93	664.22
10.8	186.45	0.168537	189.098	475.26	664.36
11.0	187.20	0.165853	189.897	474.60	664.50
11.2	187.95	0.163146	190.688	473.95	664.64
11.4	188.68	0.160731	191.467	473.30	664.77
11.6	189.41	0.158290	192.239	472.66	664.90
11.8	190.12	0.155919	193.002	472.03	665.03
12.0	191.00	0.153618	193.755	471.39	665.15
12.2	191.52	0.151387	194.500	470.77	665.27
12.4	192.21	0.149219	195.128	470.15	665.39
12.6	192.90	0.147107	195.968	469.54	665.51
12.8	193.57	0.145063	196.688	468.93	665.62
13.0	194.24	0.143073	197.402	468.33	665.73
