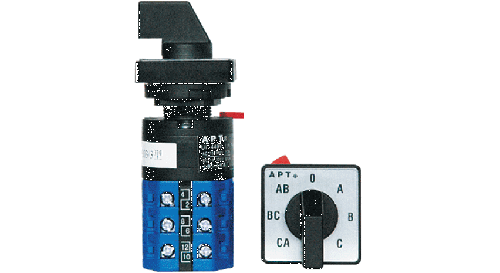

10安培系列萬能轉換開關

發布時間：2011-09-07

公司名稱：蘇州西門子電器有限公司

產品特點

LW39-10系列萬能轉換開關體積小，性能可靠，功能強大，安裝方便。LW39-10系列萬能轉換開關適用于交流50－60HZ，電壓440V及以下;直流220V及以下的電氣設備與數控程控機床設備等控制回路中作控制、轉換、信號、程序選擇，照明和電氣測量儀表的轉換之用。

■單孔安裝，中心一個φ16mm或φ22mm圓孔進行安裝，可以和按鈕配置在一起安裝；
■安裝方便，轉換開關由安裝頭和開關基體二部分組成，二個部分用快速連接鎖定機構進行連接。安裝時，先把安裝頭裝好，然后把開關基體插上快速鎖定即可；

■外形小而美觀，面板尺寸30×30，徽板底色呈金屬條紋光澤，標志清晰漂亮；
■觸點鍍金，提高開關接觸可靠性；
■組合樣式多，約定發熱電流10A；
■定位操作角度30°、45°、60°、90°，自復操作角度30°，定位位置2-12個位置；觸頭數量多達16個；
■防護等級IP65。
符合標準

LW39-10系列萬能轉換開關符合GB/T14048.1 GB14048.5 IEC60947-3 IEC337-1 VCE0660

工作條件

海拔高度不超過2000米
環境溫度－25℃－55℃
空氣相對濕度不超過90％
安裝類別II
污染等級3級

型號含義

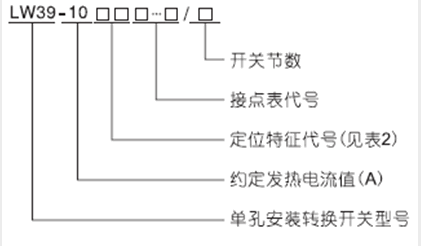

1、基本型號含義

2、專用型號含義

專門用途代號
用途	電壓轉換測量
	有零位三相相電壓	有零位三相線電壓		無零位三相相電壓	無零位三相線電壓		有零位三相相電壓三相線電壓
用途代號	YH1	YH2		YH3	YH4		YH5
用途	電流轉換測量
	兩個互感器有零位三相電流		三個互感器三相四線電流			三個互感器有零位三相電流
用途代號	LH1		LH2			LH3

定位特征代號

定位特征代號		手柄操作位置
自復式	A	0°←30°（注1）
自復式	B	30°→0°←30°
定位式	C	0° 45°
	D	－45° 0° 45°
	E	－45° 0° 45° 90°
	F	-90° －45° 0° 45° 90°
	G	-90° －45° 0° 45° 90° 135°
	V	-90° －45° 0° 45° 90° 135° 180°
	U	-90° －45° 0° 45° 90° 135° 180° 225°
	UT	-90° －45° 0° 45° 90° 135° 180° 225° 無限位（注2）
	R	－30° 30°
	RA	－90° 0°
	RE	0° 90°
	S	－90° 0° 90°
	T	－90° 0° 90° 180°
	TT	－90° 0° 90° 180°無限位

注（1）“←30°”表示把手柄操作到30位置時，手柄能自動復位到原來的位置。

注（2）“無限位°”表示開關沒有裝限們裝置，手柄可以任意旋轉到各位位置。

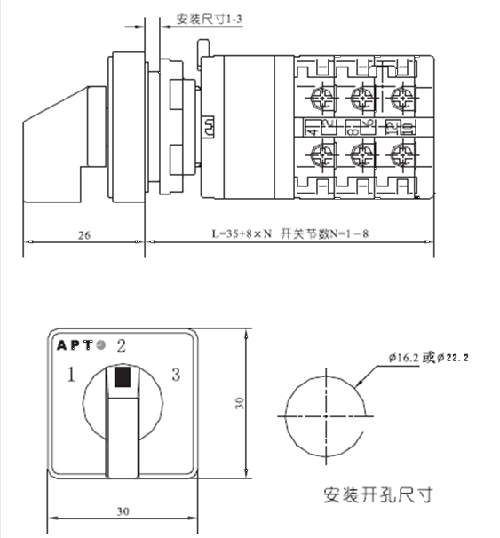

外型尺寸和安裝尺寸

主要技術數據

項目				LW39-10型
額定絕緣電壓Ui				440V
約定發熱是流lth				10A
額定工作電流	交流	AC-21阻性負載	380V	10A
		AC－15感性負載COSφ＝0.4	380V	1.2A
			220V	2A
			110V	3A
	直流	DC 21阻性負載	220V	0.24A
			110V	0.56A
		DC-13感性負載T_0.95＝300ms	220V	0.12A
			110V	0.25A

壽命

萬能轉換開關電壽命：交流20萬次，直流10萬次。機械壽命:30萬次

安裝和維修

1.安裝前的檢查
查對萬能轉換開關的型號。必要時檢查徽板標志，手柄操作位置，觸頭動作狀態及連接片位置應符合接點表的規定;
2.安裝程序
萬能轉換開關由安裝頭和開關基體兩部分組成，這兩部分有快速鎖定機構進行連接;安裝時，安裝頭和開關基體是分別安裝的。撥動紅色鎖扣把安裝頭從開關基體上取下。
請注意：安裝頭的中心異形軸和開關基體的中心異開孔的配合，以及安裝頭和開關基體的鎖定連接關系。先把安裝頭裝配在設備上，然后把開關基體按配合和連接關系插到安裝頭上，撥動紅色鎖扣鎖住即可。
3.維修萬能轉換開關不需要進行潤滑，使用過程中要保持清潔，不必進行特殊的維修。不能隨意拆開轉換開關，以免損壞萬能轉換開關內部結構。
