直流永磁電機系列90ZY
發布時間：2012-04-11
產品名稱：直流永磁電機
產品型號：90ZY
使用材料：-
產品規格：-
所屬分類：直流永磁電機系列
文檔下載：點擊下載PDF文件90ZY
產品簡介：
DCMOTOR(直流永磁電機)
GeneralSpecifications(詳細說明)：
Magnet磁鐵…………………………………Ferrite鐵氧體
InsulationClass絕緣等級………………B130℃/F155℃
TemperatureRise溫升………………75KMAX
Protection&Cooling防護等級&冷卻………………IP40及以下&IC00
EnvironmentTemperatureandHumidit環境溫度及濕度………………+15℃~+35℃，45%~75%
Installation安裝方式………………IMB3/IMB5/IMB14底角安裝/凸緣
ShaftOD出軸直徑………………Φ15.0mmMAX
Bearing軸承………………Ball滾動軸承
Winding繞線選擇……………………………
Voltage工作電壓范圍………………12~220VDC
Speed額定轉速范圍………………900~7000rpm
Power輸出功率范圍………………80~600W
Components配件………………Magneticencoder磁編碼器
ElectricalSpecifications(技術數據):
|
電機型號 |
額定電壓 |
空載轉速 Noload Speed (RPM) |
空載電流 Noload Current (A) |
額定轉速 Rated Speed (RPM) |
額定電流 Rated Current (A) |
額定轉矩 Reted Torque (N.N) |
額定功率 Reated Power (MM) |
機身長度 Length L (MM) |
| 90ZY180-001 | 180.0 | 3800 | 0.6 | 3450 | 1.5 | 0.6 | 270 | 140 |
| 90ZY24-002 | 24.0 | 2800 | 1.8 | 2200 | 10.0 | 0.7 | 160 | 140 |
| 90ZY180-002 | 180.0 | 3800 | 0.2 | 3350 | 3.2 | 1.10 | 385 | 155 |
| 90ZY48-001 | 48.0 | 1600 | 0.5 | 1350 | 3.5 | 0.80 | 115 | 175 |
| 90ZY24-001 | 24.0 | 1350 | 0.7 | 900 | 8.5 | 1.2 | 200 | 195 |
| 90ZY220-002 | 220.0 | 4000 | 0.15 | 3500 | 2.5 | 1.20 | 440 | 195 |
*以上僅為代表產品，派生產品可根據客戶要求制作

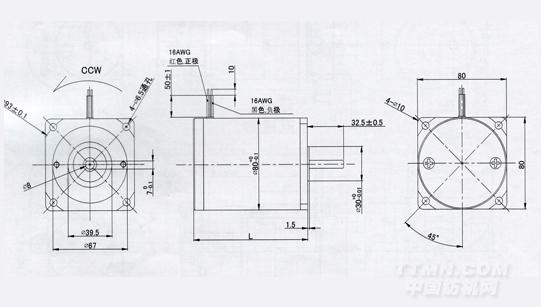

Mechanical Dimensions(外型圖)
.jpg)
