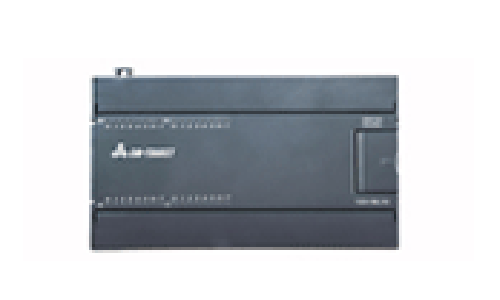

EM123數字量輸入輸出模塊,晶體管輸出
發布時間：2015-03-26
數字量模塊，16DI/16DO，24V DC,晶體管輸出，0.75A。
輸入輸出都采用了光電隔離技術。
概覽：
| 名稱 | 訂貨號 |
| 16DI/16DO, 晶體管輸出 | CTS7 123-1BL10 |
|
特性 |
16點輸入/16點輸出 ，24V DC，0.5A |
|
訂貨號 |
CTS7 123-1BL10 |
|
物理特性 |
|
|

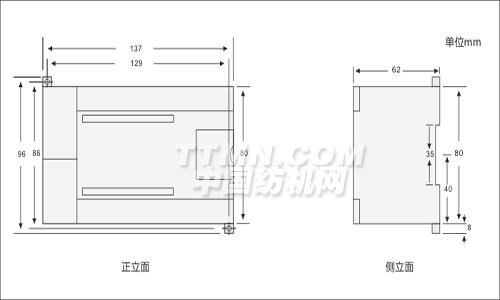

尺寸(寬×高×深) |
138×80×62mm |
|
功耗 |
6W |
|
輸入特性 |
|
|
輸入點數 |
16 |
|
輸入類型 |
漏型/源型 |
|
輸入電壓 |
|
|
額定值 |
24V DC |
|
最大允許電壓 |
30V DC |
|
浪涌電壓 |
35V DC， 0.5秒 |
|
信號"1" |
18～30V |
|
信號"0" |
0～5V |
|
隔離 |
|
|
光電隔離 |
500V AC，持續時間1分鐘以內 |
|
每組隔離點數 |
8點 |
|
最長輸入時延 |
4.5毫秒 |
|
漏電流 |
最大1mA AC |
|
電纜長度 |
|
|
非屏蔽 |
300 米 |
|
屏蔽 |
500 米 |
|
可同時為 ON 的輸入點數 |
|
|
40℃ |
16 |
|
50℃ |
16 |
|
輸出特性 |
|
|
輸出點數 |
16 |
|
輸出類型 |
固態－MOSFET |
|
輸出電壓 |
|
|
額定負載電壓 允許電壓范圍 信號"1" 信號"0" |
24V DC 20.4～28.8V DC 最小20V DC 最大0.1V DC（10K歐姆負載） |
|
輸出電流 |
|
|
信號"1" 輸出組數 每組輸出點數 同時為ON的輸出點數 每組最大電流 燈載 接觸電阻 每點峰值電流 浪涌電流（最大） |
0.5A 3 4/4/8 16 2/2/4A 5W 0.3歐姆 10微安 8A，100毫秒 |
|
隔離 光耦隔離，500V AC，持續時間1分鐘以內 |
|
|
每組隔離點數 |
4/4/8 |
|
輸出延時 |
|
|
關－開 開－關 |
最大50微妙 最大200微妙 |
|
電纜長度 |
|
|
非屏蔽 |
150 米 |
|
屏蔽 |
500 米 |
|
電源損耗 |
|
|
+5V DC消耗電流 |
173 mA |
接線圖：
